Мегаомметр ЭС0202/2-Г

19.05.2019

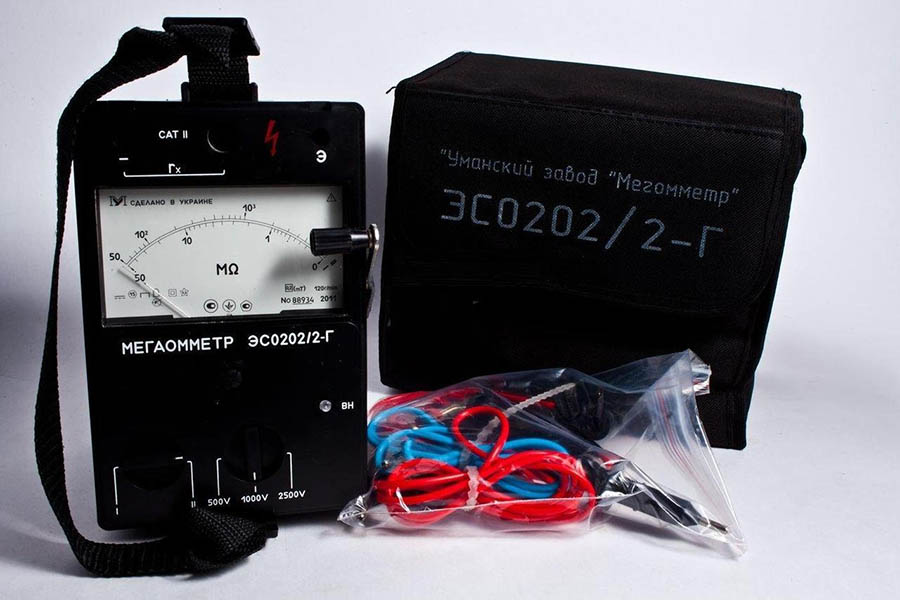

Мегаомметр ЭС0202/2-Г Мегаомметр – измеритель больших сопротивлений изоляции электрических проводов, разъемов, трансформаторов, термопреобразователей, встроенных в электронные машины, и подобных механизмов, не прибывающих под напряжением. С его помощью можно измерить поверхностные и объемные противодействия изоляционных материалов.

Работа прибора

В основу принципа работы измерителя положен закон Ома касательно отдельного участка цепи, который оповещает: Сила тока в отрезке цепи прямо равносильна напряжению на концах отрезка и наоборот равносильна его противодействию.

Функции прибора:

  • проверяет изолированность кабеля относительно к земле;
  • проводит замеры в жилах касательно друг друга;
  • определяет качество изоляции между проходами.

Основные характеристики

Мегаомметр застрахован от преград переменного тока частотой 50-60 Гц. Также оборудован механическим аккумулятором и не нуждается в подключении к электросети, что делает его мобильным и удобным в использовании. Нет необходимости в калибровке или переустановки с нуля.

Точность мегаомметра ЭС0202 /2Г выражается на манер условной неточности по стандартам ГОСТ 8.401-80 15. Разрешаемые отклонения условной неточности равняются ± 15 % от замеряемого значения. Некорректности связаны с проходимостью в замеряемой линии токов промышленной частоты 500 мкА.

Как устроен Мегаомметр ЭС0202 /2Г.

  1. Гнездо щупа экрана.
  2. Гнездо плюсового щупа.
  3. Гнездо минусового щупа.
  4. Табло показателей.
  5. 1-я шкала замеров.
  6. 2-я шкала замеров.
  7. Голограмма производителя.
  8. Переключатель шкалы измерений.
  9. Переключатель напряжения.
  10. Ручка генератора тока.

Измеряя мегаомметром ЭС0202/2Г электросопротивление изолированности, рекомендуется обращать внимание на сырость и температуру наружной среды. От показателей вышеперечисленных напрямую зависит конечный исход. Продуктивен в условиях от -30 до +50° С и по соотношению к влагосодержанию в 90 % при температуре +30 ° С

Технические особенности

  1. Объем замера – от 0 МОм. до 10000 МОм.
  2. Точность – по ГОСТ 8.401-80 15.
  3. Вольтаж – 500 V, 1000 V, 2500 V.
  4. Допускаемая неточность –  ±15 %.
  5. Скорость измерения равна 15 сек.
  6. Режим прерывистого измерения: 1 минута – работа, 2 минуты – пауза.
  7. Энергопитание мегаомметра – электромеханический генератор.
  8. Вес прибора – 2,2 кг.
  9. Общий вес всего комплекта – 2,5 кг.
  10. Габариты с уложенной ручкой – 150х130х200 мм.
  11. Габариты сумки – 210 мм х 150 мм х 230 мм.

Модель, проверенная годами, в работе более 50-ти лет.

В комплект выходит: мегаомметр, паспорт, проводник, шнур, сумка.
